消失模铸造浇注环节切记的注意事项

消失模铸造浇注环节切记的注意事项

消失模铸造有确定的规范和要求，造型工艺中要注意以下方面：消失模铸造使用的一般是硅砂，要求其二氧化硅量在85%~90%以上。从透气性和耐火度方面考虑，铸钢、铸铁件一般选用粒径0.850~0.300mm的硅砂。先在砂箱底布上一层厚度约100mm的干砂，然后将刷有涂料的EPS模及浇冒口放置在砂箱中间，边填砂边震实，直到干砂离砂箱顶面50mm左右时停止加砂，在干砂上面覆盖塑料薄膜，然后将浇口杯置于直浇口优品，并在薄膜上撤上一层散砂，以防止浇注时铁水溅落，烧穿薄膜导致漏气塌箱。

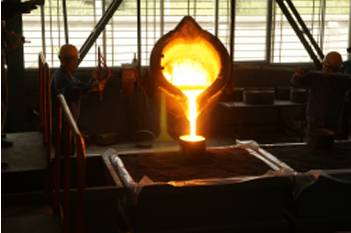

浇注 在消失模铸造工艺中，整个工艺流程包括七个环节，每个环节对于消失模铸件质量都具有很大的影响作用，当然浇注过程也是整个消失模铸造工艺流程中至关重要的一环，掌握浇注工艺注意事项，严格把控浇注工艺中的每个细节是生产较较消失模铸件的关键。

消失模铸造的浇注过程是钢液充型，同时泡塑模具汽化消失的过程。整个过程中需要注意的是：

（1）浇道自始至终要冲满钢液，如若不满，由于涂料层强度有限，很容易发生型砂塌陷以及进气现象，造成铸件缺陷。（2）浇筑钢液时确定要把握住，保护做到稳、准、快。瞬时充满浇口杯，并做到速度适宜不断流，吨钢液在大约一分钟左右。如果同箱铸件的钢液断流会吸进空气，有可能引起塌砂现象或者铸件增多气孔的问题，导致铸件报废。（3）消失模铸造采用负压封闭式，而且需要是在浇口杯以下封闭。钢液进入模塑模具，其开始液化燃烧，并气化消失，钢液前端短距离形成暂时的空腔，所以设计钢液充型的速度和泡塑模型消失的速度大致相同。为防止钢液高温辐射熔化同箱其它模型，浇道适当离铸件模型远一点。立浇道的位置选择整箱铸件较低位置。浇注时注意调节和控制负压真空度在确定范围内，浇注完毕后保持在确定负压状态下一段时间，负压停止、钢液冷凝后出箱。

防止返喷

  消失模铸造是铸造工艺中的一种，在铸造工艺中会存在种种铸造缺陷，从而导致铸造件的缺陷，消失模铸造也不例外。返喷是消失模铸造中常发生的现象，返喷严重时可能会危及浇注工的人身安然，需要予以重视，为减轻喷现象，可采取如下措施：

销量好，泡沫模型密度要小，在保护泡沫表面质量，保护模型强度的前提下，泡沫应做得越轻越好，以减少浇注时的发气量。优良，泡沫模型上涂料前确定要烘干，每批泡沫模型应抽检其烘干过程的重量变化，做出烘烤重量变化曲线图，只有在重量不再发生变化情况下方可上涂料。第三，浇注系统，特别是直浇道和横浇道不应上涂料，这样可以使浇注时产生的气体能速度适宜充分地抽走，而且不上涂料，节省了涂料的消耗。之后，在浇口杯处上面盖一个档板，可把返喷上来的钢水挡住，使其不能飞溅出来，危及现场操作工人。

使用以上的方法可以效果优良的防止消失模铸造过程中返喷现象，较好的防止铸件的缺陷，提高铸造件的质量，此外它还能提高生产的安然度。

影响精度因素  在消失模铸造中，一般情况下，影响铸件尺寸精度的因素是多方面的，比如消失模铸件本身的结构、形状、大小，泡沫塑料质量的影响，涂料涂层的影响，铸造过程中造型、浇注环节的影响等。

在整个消失模铸造流程中，浇注工艺是至关重要的环节之一，浇注系统、浇注速度、浇注温度、浇注工序四个因素是提高铸件质量的关键工序，只有不断实际效果为主、不断完善，才能铸造出精度好质量好的铸件。

涂料涂层对于消失模铸件精度也有很大的影响，涂料性能、涂层厚度可影响模样尺寸，从而影响到铸件尺寸精度，因此消失模铸造中，涂料应该具有良好的性能，足够的强度，同时涂料涂挂操作过程应做到合理。
